Compensador elétrico, chicote e luz de navegação

Depois de alegria, e hora de voltar ao trabalho (bom, neste caso é alegria também)
Conclui a instalação de servo de compensador elétrico do profundor..

Montei os chicotes para luz de navegação e os terminais.
Obviamente, foi utilizado somente cabos aeronauticos (norma MIL-W-22759/16), neste caso 22 AWG. São caros, mas proprios para este fim.

J3 Kitten – Novo vizinho !

Neste sábado tivemos o prazer de receber nosso novo vizinho – a J3 Kitten de nosso amigo Lauro. Parabéns !!

Estabilizador e profundor

Agora elas estão instaladas no cone de cauda.

Cabo de comando ligado

Este é a parte de compensador eletrônico.

Link dos comandos de flaperon

As instalações e ajuste dos link dos comandos de flaperon, diferente do comando de flap, estas foram bem tranqüilos.
Depois é só aguardar a instalação das asas e flaperons para conectar elas.

Alavanca de acionamento de flap

Agora é fase de alavanca de acionamento de flap.
Parece simples, mas foi complicado de montar......

Manche de controle

Savannha de pé !!!

Montagem de trem de pouso na fuselagem

Montagem de trem de pouso na fuselagem, esta parte deu um pouco de trabalho por causa dos batentes / buchas de PU, mas nada que umas tentativas não resolva...

E montagem final !

Montagem das rodas e sistema de freio nos eixos

Montagem das rodas e sistema de freio nos eixos

Eixo de trem de pouso principal, detalhe da porca de segurança e arruela aranha.

Roda de bequilha instalado no eixo,

Montagem final !!

Checagem - Part 1

E no final de dia, realizei a checagem de alinhamento dos principais componentes usando uma régua nível a laser.

Estabilizador - Parte 2

Posicionamento e verificação de estabilizador.

Bancos

O banco do Savannah

Também sentei pela primeira vez no “cabine” !!!
Para verificar posição do pedal, pois Savannah permite 2 posições de pedal.

Domingo..... + algus trabalhos aleatorios.

Um bom jeito de aproveitar o feriado chuvoso é..... montar avião. rsrsrsrs

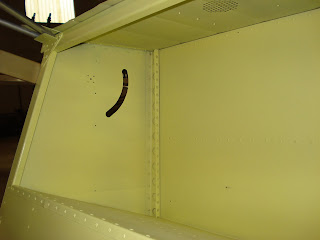

Como estou sem compressor no momento, o processo volta a ser manual e com relativamente lenta. Foi posicionando (cleco) os reforços internos de painel de instrumentos,

As tampas de acabamento / proteção de controle de flap / airelons.

Parede de fogo, bequilha

Parede de fogo
Foi concluída montagem final de parede de fogo, da bequilha e parte de controle de motor.

Concluido !

Cabine - Cabana

A cabana de cabine já esta ajustada e conferida com o uso de gabaritos que acompanham no kit.
Foram necessários poucos ajustes, praticamente “plug and play”
Após de ajustadas, foram necessárias fazer furações dos tubos de cabana e a própria estrutura de caverna, com estas posicionadas na fuselagem dianteira com ajuda de gabarito.

Novo local !

Bom, Savannah esta em novo lar para continuar sua montagem. Agora em Sitio de vôo Bela Vista, do comandante Werner.
E os trabalhos estão reiniciando de a pouco.

Mudança

Depois de alguns períodos inativos por causa de trabalhos, estou voltando de a pouco aos montagens de Savanna.
Primeiramente por termino de contrato fiz mudança a novo local: Sitio de vôo Bela Vista.
Gostaria de agradecer a nosso amigo Laudo pela ajuda nessa mudança.
Logo posto fotos e mais atualizações
